icon От: Слалом
ноя 14, 2017 16:10
vatrulka пишет последний раз янв 21, 2013:
И снова исполнение стало сложнее, чем ожидалось. Трудности начались с самого, казалось, простого дела - поиска и покупки нужных компонентов.

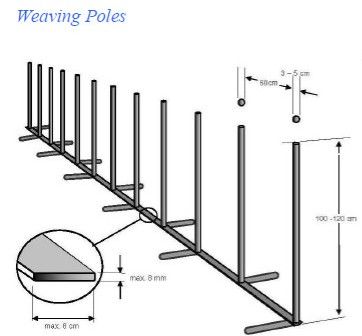

1. Итак, нам потребовалась металлическая полоса. По стандарту, она должна быть не шире 60 мм и не толще 8 мм. Этому вполне соответствует металлическая полоса, которую продают везде и всюду, шириной 40 мм. Её нам требуется 11 метров, что как раз соответствует двум полосам по 5,5-5,8 метров (такими длинными их продают). Полоса легко скручивается без резки и укладывается в багажник, или даже салон любого авто. Так же легко полоса распрямляется. Стоимость за 2 полосы - около 460-480 рублей.
2. Нам также нужна труба, с внутренним диаметром 32 мм. Длина - 2 м. Я беру с запасом, чтобы хватило также на стойки, ограничивающие снаряд "Прыжок в длину". Вот тут то и оказалась подстава. Сначала я просто поехала туда, где продают металлопрокат и попросила трубу с диаметром 32 мм. Дядька выплюнул остатки сигареты и вынес мне трубу. Мы её распилили по метру, в квитанции было написано "Труба 32х2,8". Хоть мне и показалось, что труба крупновата, но я доверилась дядькиному опыту. На деле же оказалось, что цифры 32 и 2,8 к размерам трубы почти никакого отношения не имеют. Это просто её, так сказать, "название", "условное обозначение условного прохода". На самом деле размер этой трубы - внешний диаметр 42,3 мм, внутренний - 36,7 мм. Мда, промашка вышла. Позвонила самарским аджилитистам, они точно также "промахнулись" с этой трубой. Из водогазонапорных труб (ВГП труба) подходящих диаметров для использования в аджилити НЕТ!!! Дюймовая труба, которая поменьше, не подходит под условие диаметра стоек - они должны быть 30-50 мм. А у неё получается 27,6 мм. Даже подпиленные деревянные стойки очень плохо стоят в такой трубе, а уж если использовать полипропиленовые (ПП) трубы в качестве стоек - вообще не полезут.
Вот здесь - истинные размеры ВГП труб:
http://metallurg-moskva.ru/truba_vgp_spravochnik

Сначала я решила, что слалом всё таки придётся делать из дюймовой ВГП трубы, но муж, СПАСИБО ему огромное, нашёл электросварные трубы, у которых выбор диаметров намного намного больше, они тоньше, легче, лучше варятся! И ещё, что немаловажно - точно соответствуют заявленному диаметру, без "поводных камней".
Мы выбрали трубу с 38х3. 38 - внешний диаметр. Минус 6 мм стенок - получается как раз 32 мм труба. Но есть и другие размеры, с тем же внутренним диаметром.
Ездила покупать трубу. По указанному адресу оказался целый завод, который эти трубы производит. Меня проводили в отдел сбыта, пришлось купить целую 5,8 м трубу (частями их не продают там, но у перекупщиков купить поменьше можно). Стоимость - порядка 100 руб. за метр трубы. Мне её аккуратно нарезали и упаковали.

Труба подошла И-ДЕ-АЛЬ-НО! Нисколько не жалко 600 рублей, которые я потратила на такую качественную вещь, с которой приятно работать. Муж смеётся - придётся делать либо слалом-гигант из 60 стоек, или несколько слаломов на продажу.

Кстати, кто надумает - мы действительно можем сделать на продажу слалом и/или стойки под ограничители для прыжка в длину. Размеры будут точно соответствовать новым правилам FCI, действующим с 1 янв. 2012 года. Диаметр труб позволяет использовать в качестве стоек черенки для лопат диаметром 30 мм (везде есть в продаже), и ПП трубы, диаметром 30 мм. Отправим в любой город.

РАБОТА
Работа с металлической полосой была не сложной - она легко и ровно распилилась болгаркой.

Каждый край у полосы надо обработать напильником, чтобы он был неострый и ровный.
После этого надо было просверлить отверстия в каждой из лапок и на длинных полосах в соответствующих местах.
Я решила, что основа под слалом будет состоять из 3 частей по 4 стойки. Две крайние стоки идентичные, и в серединке - отличается. Расстояние между стойками считается между СТОЙКАМИ, а не между их центрами. Русским языком - отмеряем 60 см "от трубы до трубы". Ну или прибавляем диаметр трубы и тогда считаем между центрами.

Полосы я купила довольно ржавенькие, пришлось их зачищать наждаком. Мы использовали №240, но по ощущениям, надо было использовать что-то более грубое. Имейте ввиду, эту нудную и неприятную работу можно избежать, если найти в продаже НЕ ржавую полосу. После того, как я уже купила нашу полосу, в другом месте я видела гораздо более новые и чистые полосы.

Заклёпки:


Отрезание болгаркой длинного хвостика заклёпки:


Вуаля - это длинная крайняя часть. Лапки открываются во все стороны, надо открывать их в нужную, чтобы собаке не мешали:


Все три части одной основы. В серединке - лапки раскрыты неправильно ))):

Теперь самое сложное - ТРУБА.
Хоть у Дани руки и ловкие, но напилить болгаркой трубу под ровным 90 град углом - не вышло. Даже с фиксацией трубы:


Угол получился не 90 градусов, что для нас неприемлимо.

На следующий день я поехала по конторам, где продают металлопрокат. В одной из них мне согласились напилить трубу по 10 см, причём бесплатно. Но я всё равно отдала парню 100 рублей. Угол получился тот, что нужен, края по-любому зачищать придётся. Делать это надо напильником. Лучше иметь два - круглый и некруглый. Я этим занималась - нудная работёнка, надо сказать.

Вывод: там, где будете покупать трубу, надо сразу просить напилить её по 10 см. И ещё не забудьте про 4 стойки для "прыжка в длину" ;wink). Ещё мне сказали, что там же и зачистить края могут на станке и займет это 5 минут, а не 1,5 часа с напильником. Если отказываются резать трубу в месте продажи - ищите любого токаря со станком. Вручную нарезать трубу ровно не получится, да и зачищать неприятно и долго.


Сваривали трубы с полосой небольшим варочным аппаратом, получилось довольно быстро.
Крепление частей основы друг к другу:

После сваривания окрашивали два раза краской для ржавчины. Рекомендуется Краска по металлу ( по ржавчине ) Hammerite. Но она дорогая.
Способ сушки окрашенного слалома:


Слалом в сборе и в сочетании с барьерами:

Так как слалом состоит из 3 частей по 4 стойки, удобно начинать обучение собаки с 4 стоек.

Спасибо за совет, по поводу электросварных труб, это идея.



Офлайн Drusty4343
Drusty4343
Newbie
stars
Сообщений: 19
Профиль пользователя
icon От: Слалом
ноя 17, 2017 18:12
Тоже интересно было бы самим смастерить. Какие материалы противопоказаны для использования?
Офлайн Bella
Bella
Newbie
stars
Сообщений: 16
Профиль пользователя
icon От: Слалом
мар 06, 2018 11:58
Вы молодец, что не побоялись сложностей и доделали все до конца! Отлично получилось!
Офлайн Budkahome
Budkahome
Newbie
stars
Сообщений: 2
Профиль пользователя  Веб-сайт
icon От: Слалом
мар 09, 2018 13:45
С радостью изготовим слалом и другие снаряды аджилити.
Уже более 6 лет изготавливаем снаряды Аджилити, опыт имеется)))

Стойки слалома должны быть негнущимися и иметь диаметр 3,2 см. Высота стоек — 1 м, расстояние между ними — 60 см (измеряется расстояние между стойками).
Снаряд полностью разборный
вот примеры реализованных слаломов:
